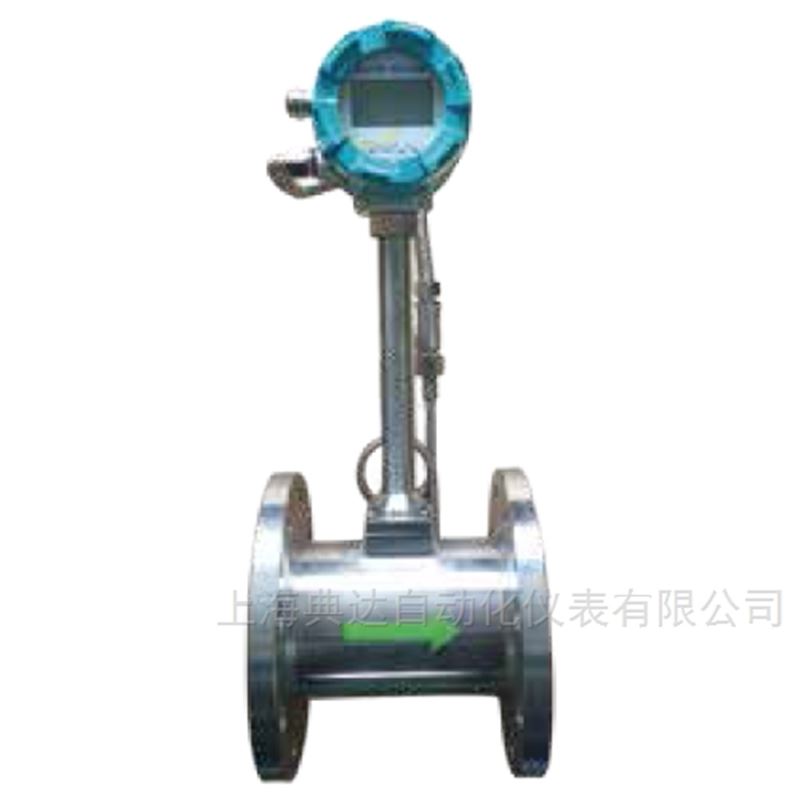

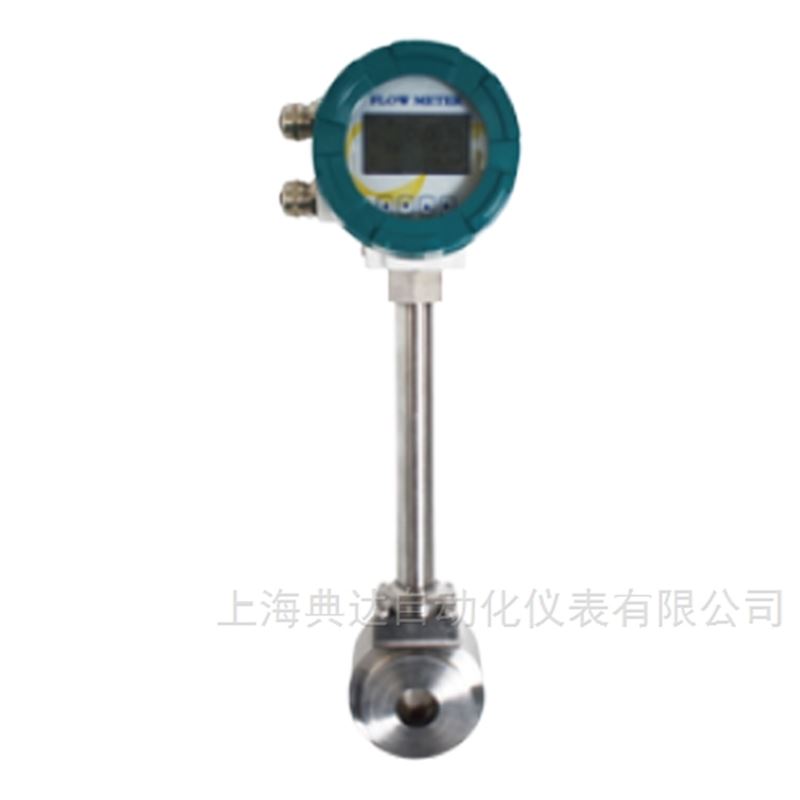

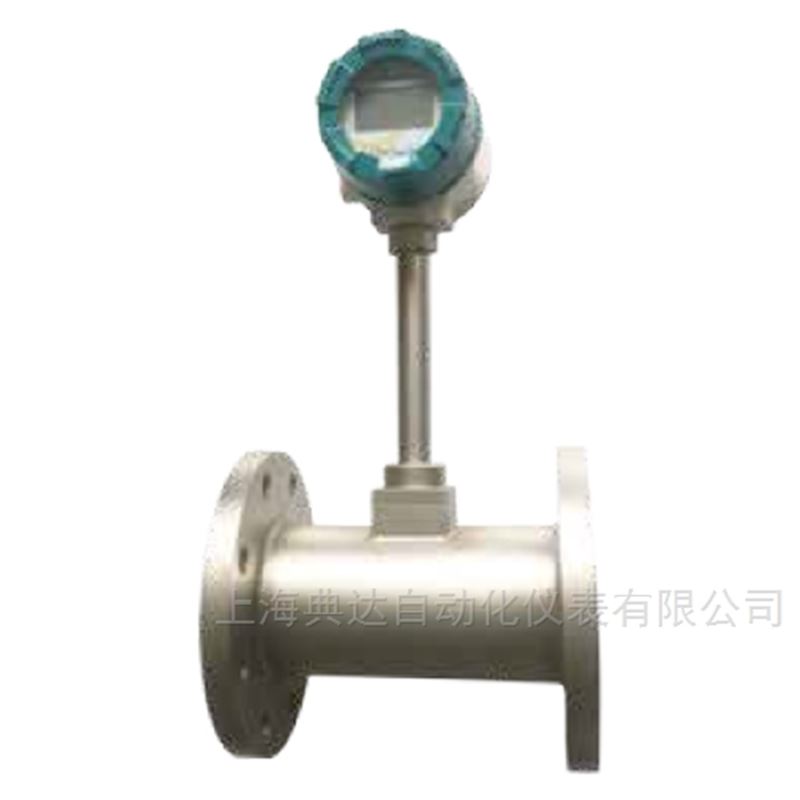

涡街流量计是根据卡门涡街原理研制成的一种流体震荡型流量仪表，信噪比大，灵敏度高，抗振性强。信号电路采用单片机技术进行数据处理，将CPU单元、储存单元、显示单元、通讯单元和其它功能模块封装在放大电路内，有着非常稳定的零点和精度，广泛应用于测量饱和蒸汽、过热蒸汽、压缩空气及一般液体的测量。

标题：涡街流量计

产品概述

涡街流量计是根据卡门涡街原理研制成的一种流体震荡型流量仪表。

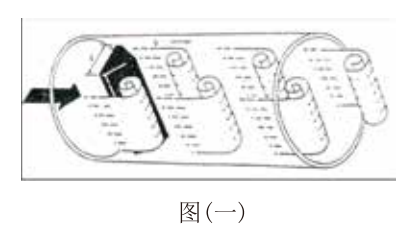

涡街流量计在流体中设置非流线型旋涡发生体(阻流体),则从旋涡发生体两侧交替地产生两列有规则的旋涡,这种旋涡称为卡曼涡街，如图(一)所示。

旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为f,被测介质来流的平均速度为V,旋涡发生体迎流面宽度为d，表体通径为D，根据卡曼涡街原理，有如下关系式：

f=StV/d

式中:

f-发生体一侧产生的卡门旋涡频率

St-斯特罗哈尔数（无量纲数）

V- 流体的平均流速

d-旋涡发生体的宽度

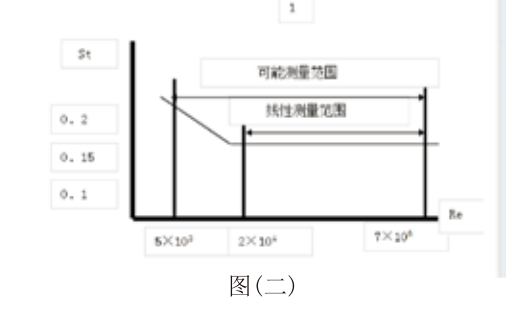

由此可见,通过测量卡门涡街分离频率便可算出瞬时流量。其中,斯特罗哈尔数(St)是无因次未知数,图(二)表示斯特罗哈尔数(St)与雷诺数(Re)的关系。

在曲线表中St=0.17的平直部分，区涡的释放频率与流速成正比,即为涡街流量传感器测量范围度。只要检测出频率f就可以求得管内流体的流速，由流速V求出体积流量。所测得的脉冲数与体积量之比,称为仪表常数(K) ,见公式：

K = N/Q ( 1/m³)

式中：

K=仪表常数（1/m³）。

N= 脉冲个数

Q= 体积流量（m³）

特别注意事项

1、安装都需要切割管道,因此安装前必须先保证管道内已排空流体(带压类仪表安装除外),特别是像蒸汽类的高温高压流体,以免造成意外；

2、禁止将产品、压力变送器等装在管道上进行焊接作业；

3、蒸汽等高温管道做包装或保温处理时,应将流量计表体及连杆露出；

4、在安装压力变送器时,应在压力传感器所配的冷凝器内注满水后再装压力传感器；

5、在每次管道停流后再通流时,必须慢慢的开启阀门,并至少保持开启时间在2分钟以上；

6、信号线应采用屏蔽线,信号线的走向应远离强电磁场的干扰,绝不允许与高压电缆一起敷设。
